Pada kali ini saya akan membahas tentang Konfigurasi Vlan di Switch pada Cisco.

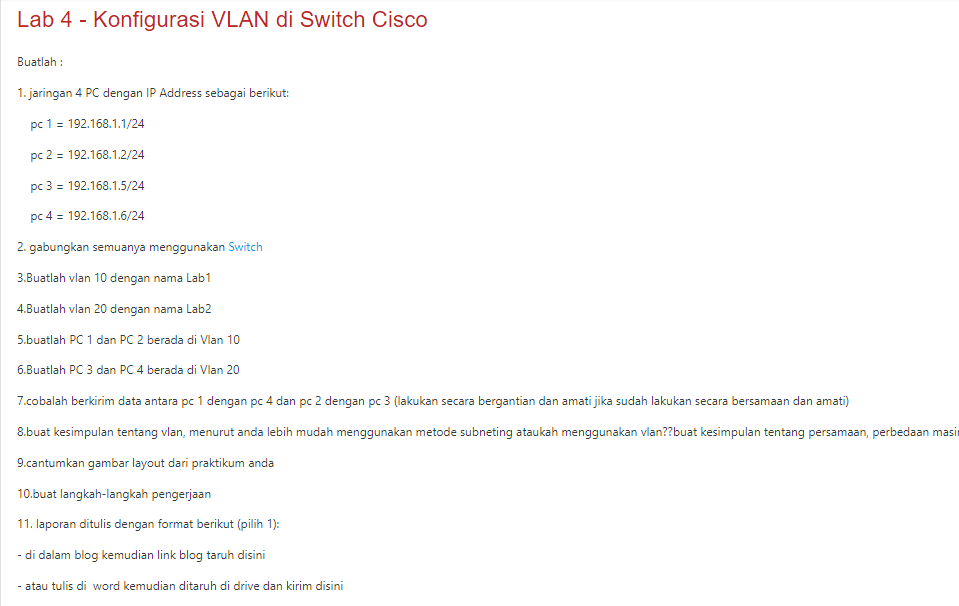

Soal :
Topologi :
1. Langkah pertama kita isikan IP Address pada setiap PC sesuai dengan perintah pada soal.
2. Kemudian masuk ke privilege mode dan global configure mode.
3. Selanjutnya buat vlan 10 dengan nama Lab1 dan vlan 20 dengan nama Lab2.
4. Setelah itu, cek konfigurasi menggunakan perintah do show vlan atau do sh vlan.
5. Jika sudah langkah berikutnya buat PC1 dan PC2 berada pada vlan 10 dengan cara berikut.
Begitu juga dengan PC3 dan PC4 yang berada pada vlan 20.
6. Kemudian kita cek sudah terbuat atau belum dengan mengetikkan perintah do sh vlan.

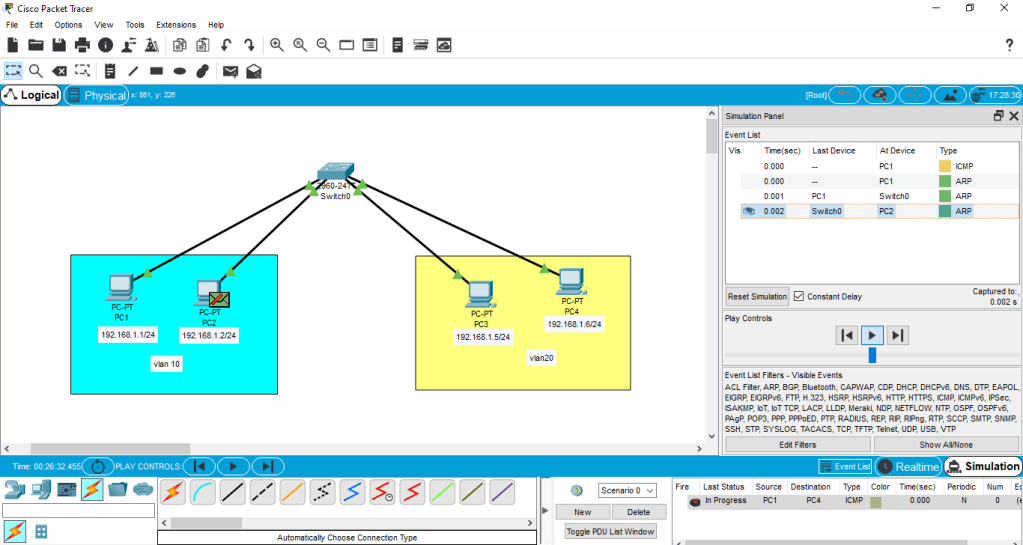

7. Sekarang kita coba berkirim paket data dari PC1 ke PC4.
Hasilnya gagal dan paket data tidak terkirim ke PC4 melainkan ke PC2. Statusnya juga akan failed.

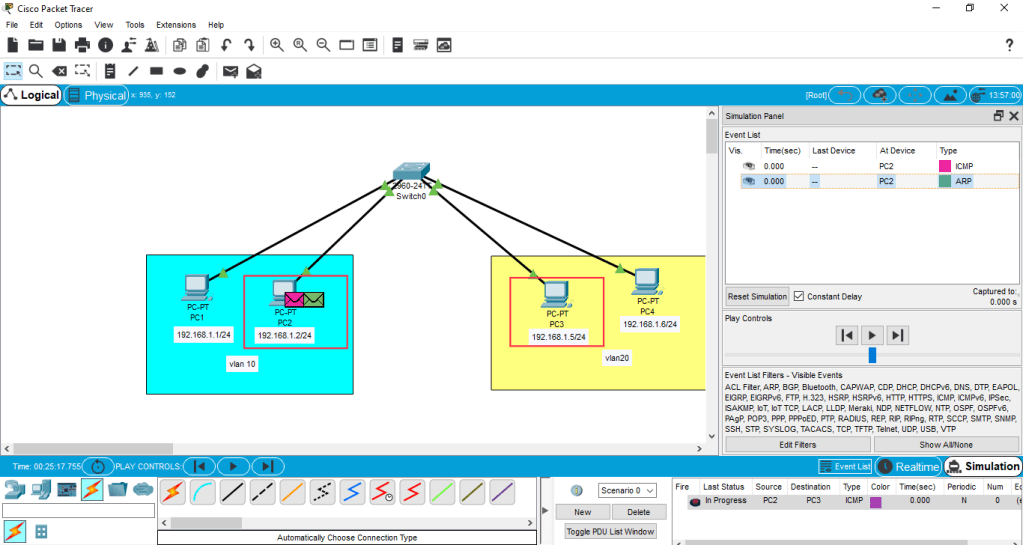

8. Jika kita berkirim data dari PC2 ke PC3.
Hasilnya juga akan gagal dan paket data terkirim ke PC1. Statusnya juga akan failed.

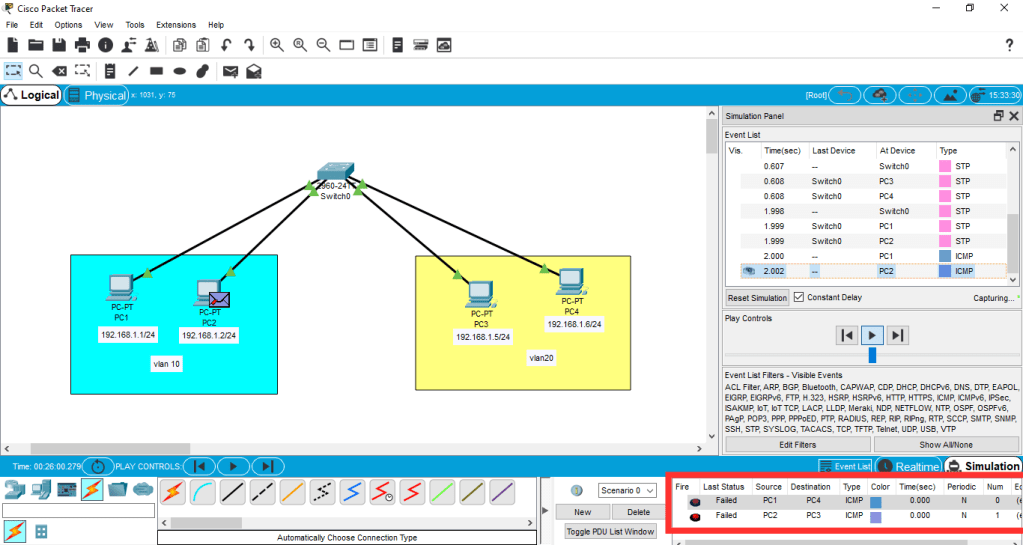

9. Apabila kita coba berkirim paket data secara bersamaan, maka hasilnya akan gagal pada keduanya.

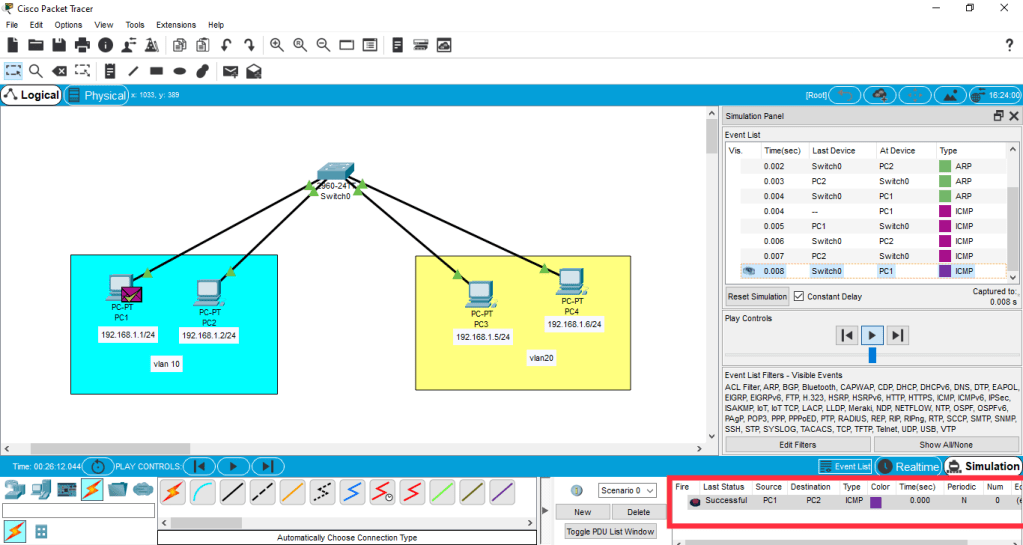

10. Sekarang kita coba berkirim paket data dari PC1 ke PC2.
Hasilnya pasti akan berhasil/successful.

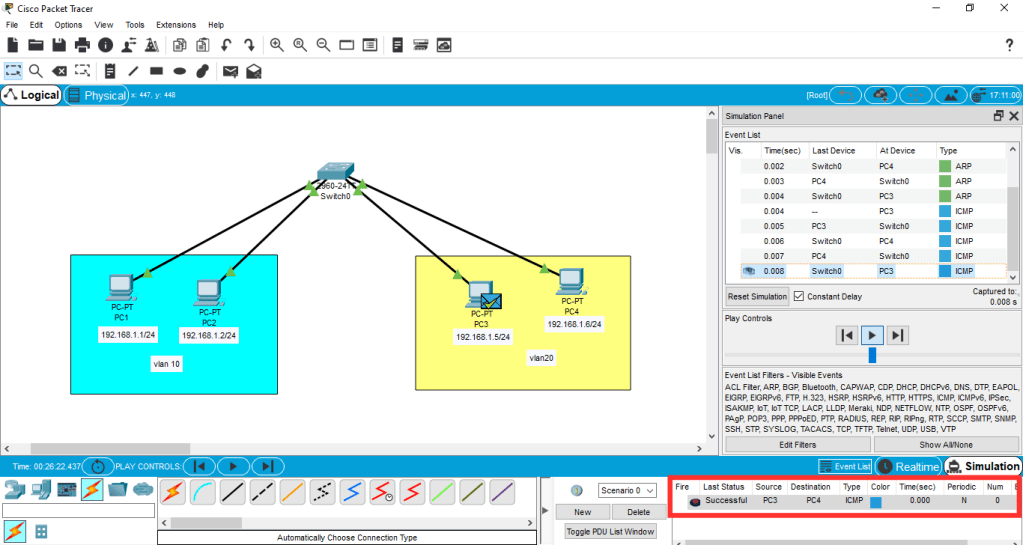

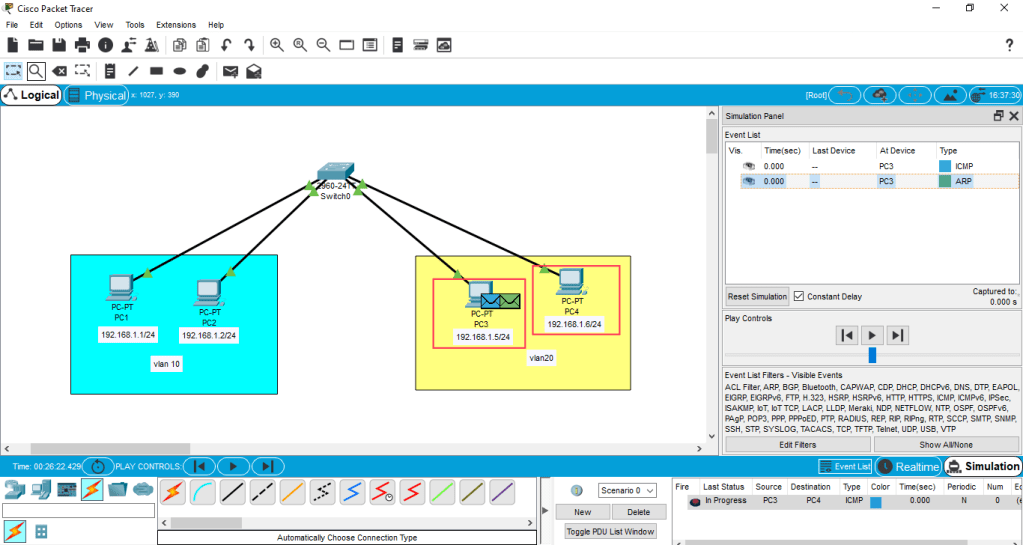

11. Begitu juga untuk PC3 dan PC4.
Hasilnya pasti akan berhasil/successful.
Kesimpulan :
Jika kita berkirim paket data dengan PC yang berbeda vlan maka hasilnya pasti akan ditolak/failed. Sedangkan apabila kita berkirim paket data dengan PC yang berada pada vlan yang sama hasilnya pasti berhasil/ paket data terkirim.
